Habila 600 Mobilvæg

Mobil væg


Habila 600 Mobilvæg

Dette mobile og yderst fleksible vægsystem giver både arkitekt og bygherre helt frie hænder til indretning af rum til alle formål.

Habila600 mobilvæg er lige velegnet til opdeling af små som store rum, hvor der stilles større krav til lydisolationen eller parkeringsmulighederne. Habila600 produceres i op til ca. 10 meters højde og stadig med den store fleksibilitet i opdelingsløsninger. Derved kan hver eneste kvadratmeter i byggeriet udnyttes.

Selv store elementer flyttes let og enkelt fra parkeringspositionen til en helt plan væg uden synlige kantprofiler. Døre kan enten indbygges i de enkelte elementer eller hængsles på tilstødende faste vægge.

Elementerne til mobilvægge er opbygget på en fuldsvejset stålramme som sikrer, at elementerne er vridningsstabile og muliggør indbygning af stabile og betjeningssikre gangdøre i elementerne.

Overfladen vælges ud fra ønske til indeklima, farve, robusthed, alsidighed eller design.

Melamin, malet, højtrykslaminat (evt. som whiteboard), finér, stålplader eller andre materialer, der sammen med de indlagte lydabsorberende materialer sikrer den ønskede lyddæmpning.

Habila600 mobil væg er det ideelle valg, når kravet til lydisolation er stort.

De måltilpassede elementer har en tykkelse på kun 100 mm (op til Rw 57 dB) og 120 mm, hvis man ønsker markedets bedste laboratoriemålte lydisolation på Rw 59 dB. Hvert element har indbyggede teleskoptætninger i top og bund med et tryk på hele 2000 N, hvilket gør væggen meget stabil.  Teleskoper betjenes manuelt eller elektrisk med EASYmatic®

Kantprofiler med magnettætninger i element-samlingerne er standard og sikrer en enkel og let betjening. Ved høje krav til lyd er magnettætningen med til at sikre den mest optimale lydisolation.




Tekniske tegninger for vores mobilvæg


600 -101

Parkering elementer - forslag

habila_mobilvæg_600-101.pdf

habila_mobilvaeg_600-101.dwg




600 -102

600  – Type oversigt

habila_mobilvaeg_600-102.pdf

habila_mobilvaeg_600-102.dwg





600 -103

Element typer

habila_mobilvaeg_600-103.pdf

habila_mobilvaeg_600-103.dwg




 600 -201

Lodret snit 600/100N

–Rw 41, 46, 49, 52 & 57 dB

Elementtyp TE/NE

habila_mobilvaeg_600-201.pdf

habila_mobilvaeg_600-201.dwg




 600 -202

Lodret snit Elementtyp TE/NE Rw 59dB

habila_mobilvaeg_600-202.pdf

habila_mobilvaeg_600-202.dwg





600 -203

Lodret snit 600/100E –Rw 41, 48 & 53 dB

Elementtyp TE/NE

habila_mobilvaeg_600-203.pdf

habila_mobilvaeg_600-203.dwg





600 -230

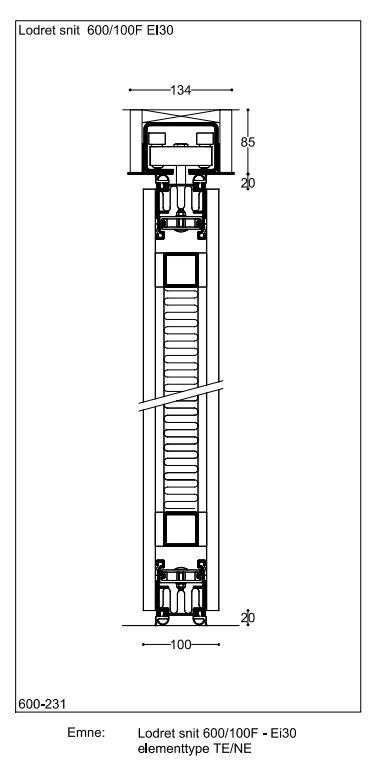

Lodret snit 600/115F EI60 & 600/100F EI30

EI 30 - Rw 52 & 55 dB

EI60 - Rw 52 dB

Elementtyp TE/NE

habila_mobilvaeg_600-230.pdf

habila_mobilvaeg_600-230.dwg





600 -301

Vandret snit 600/100N

-Rw 41, 46, 49, 52 & 57 dB

Kant typ UM (Synlig kantprofil)

Vandret snit 600/100N

-Rw 41, 46, 49, 52 & 57 dB

Kant typ KA (skjult kantprofil)

habila_mobilvaeg_600-301.pdf

habila_mobilvaeg_600-301.dwg




600 -302

Vandret snit 600/120N

Rw 59 dB kant typ KA

habila_mobilvaeg_600-302.pdf

habila_mobilvaeg_600-302.dwg





600 -303

Vandret snitt 600/100NE –Rw 39, 48 & 53 dB

Kant typ UM (Synlig kantprofil)

Liggande snitt 600/100NE –Rw 39 & 49 dB

Kant typ KA (Dold kantprofil)

habila_mobilvaeg_600-303.pdf

habila_mobilvaeg_600-303.dwg





600 -330

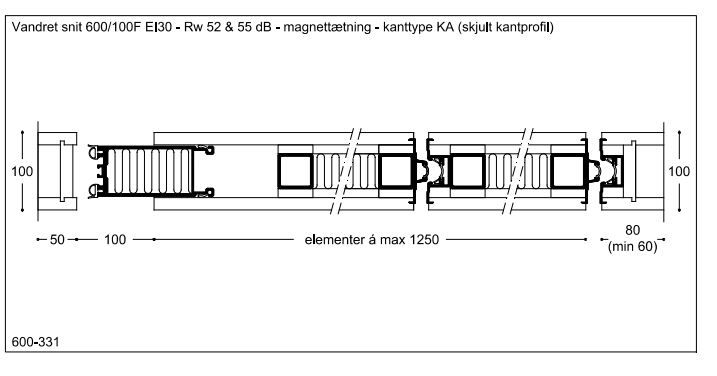

Vandret snit 600/115F EI60 & 600/100F EI30

EI 30 - Rw 52 & 55 dB

EI60 - Rw 52 dB

habila_mobilvaeg_600-330.pdf

habila_mobilvaeg_600-330.dwg





600 -401

Opstalt –dør element type SE

Lodret snit –dør element type SE

habila_mobilvaeg_600-401.pdf

habila_mobilvaeg_600-401.dwg





600 -402

Beskrivelse – dør element type SE

Vandret snit –dør element type SE

habila_mobilvæg_600-402.pdf

habila_mobilvæg_600-402.dwg





600 -501

Lodret snit –Bærende overvæg

Rw 39-46 dB

Nedhængt loft –Type 1

habila_mobilvaeg_600-501.pdf

habila_mobilvaeg_600-501.dwg





600 -502

Lodret snit

Lodret snit –Bærende overvæg - 39-46 dB

Nedhængt loft -Type 2

habila_mobilvaeg_600-502.pdf

habila_mobilvaeg_600-502.dwg






600 -504

Lodret snit –Bærende overvæg

til Rw 48-53 dB

Nedhängt undertak –Typ 1

habila_mobilvaeg_600-504.pdf

habila_mobilvaeg_600-504.dwg





600 -505

Lodret snit – Bærende overvæg

Rw 48-53 dB

Nedhængt loft -Typ 2

habila_mobilvaeg_600-505.pdf

habila_mobilvaeg_600-505.dwg





600 -506

Lodret snit –Bærende overvæg

til Rw 48-53 dB

nedhængt loft -Type 3

habila_mobilvaeg_600-506.pdf

habila_mobilvaeg_600-506.dwg
